產品概述

組合式變電站：組合的并經過型式試驗的成套設備。主要元件：變壓器、高壓開關設備和控制設備、低壓開關設備和控制設備、相應的內部連接線（電纜、母排和其他）和輔助設備。組合式變電站通過電纜連接，可以從它的內部或外部進行操作，能夠在地面上或地面下（部分或全部）安裝。

產品特點

本產品是本公司為滿足城鄉電網建設的需求，在ZGS型組合式變壓器的基礎上自行設計的系列產品。具有體積小、結構緊湊、現場安裝調試周期短、可取代傳統的變電站（所）。并能滿足用戶電能計量、無功補償、高、低壓各種方案等配制要求，代表著中小型變電站（所）的發展方向。

本產品適用于工礦企業、車站、碼頭、機場、公共場所、高層建筑及居民小區的lOkV、50Hz、30-1600kVA的電力用戶，既可適用于環網供電也適用于終端供電。

使用條件

1、安裝地點：戶外；

2、海拔：<1000m；

3、**環境溫度：+40℃；

4、**月平均氣溫：+35℃；

5、**年平均氣溫：+20℃；

6、**環境氣溫：-25℃（戶外）；

7、**日溫差：25℃；

8、日照強度：0.1w/cm2(0.5m/s)；

9、污穢等級：Ⅲ級；

10、防雨水等級：3級；

11、相對濕度：**月平均：90*( 20℃)；

**日平均：90*( 20℃)；

12、耐**能力：地面水平加速度0.2g；

地面垂直加速度0.1g；

13、安裝地點的傾斜度：不大于3度。

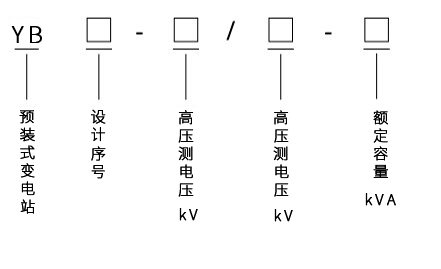

型號含義
